Hjem / Produkter / Horisontal CNC Turning and Milling Series / CK6140 høypresisjon CNC horisontalt dreiebenk CK6140 høypresisjon CNC horisontalt dreiebenk
Numerisk kontroll dreiebenk

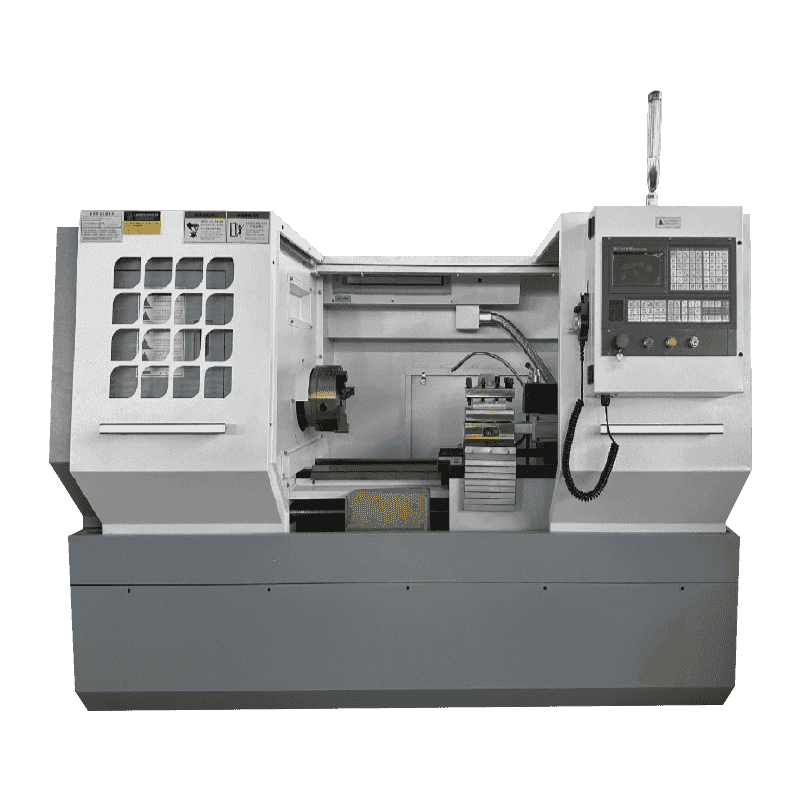

CK6140 -serien CNC horisontale dreiebenk har høy presisjon, høy kraft og høy stivhet. Hovedkomponentene og strukturen er optimalt designet, og det er førstevalgsutstyret for maskineringsaksler, plater, gjennomføringer, spesielle formede overflater og arbeidsstykker av skruetypen.
Arbeidsstykker.
KND eller et bredt antall numeriske kontrollsystemer og alt-digitale AC-servosystemer, X og Z-Axis er halvlukkeløyk kontroll, ballskrue-under bruker C3-nivå presisjonskokseskruer, og elektriske komponenter importeres eller innenlandske kjente merker, i tråd med CE eller innenlandske 3C-sertifisering.
Maskinverktøyene blir inspisert i strengt samsvar med inspeksjonsprosedyrene før du forlater fabrikken. Hvert maskinverktøy vedtar et laserinterferometer for å sjekke posisjonsnøyaktigheten til x- og z -aksene og repeterbarheten til posisjonsnøyaktigheten, noe som sikrer maskinverktøyets stabile og pålitelige nøyaktighet.
Før du forlater fabrikken, inspiseres maskinverktøyene strengt i henhold til inspeksjonsprosedyrene. Hvert maskinverktøy vedtar et laserinterferometer for å teste posisjonsnøyaktigheten og repeterbarheten til X- og Z -aksene for å sikre deres stabilitet og pålitelighet.
Produksjonsinformasjon
Hoveddeler Introduksjon
1 、 seng.
Vedtak av flat sengestruktur, harpiks sandstøping, støpejernstøping av høy kvalitet, fører skinne vedtar middels frekvensslukking og sliping og liming av støpeprosess, som har god slitasje motstand og presisjon.
2 、 Spindelboks.
Spindelstrukturen vedtar den typiske strukturen for to-punkts støtte i for- og bakendene, og spindelen har høy stivhet; Peilingen vedtar den spesielle peilingen for en spinde med høy presisjon av harbinbærende fabrikk, noe som gjør at spindelen har høy roterende nøyaktighet. Hovedhastighetsområdet er 100 ~ 2000r/min; De viktigste drivhjulene er herdet og malt, drivkraften, og rullende lagre smøres av sterk olje, med god høyhastighets og lav temperaturøkning; Utformingen av spindelboksen tar full vurdering av varmedissipasjonstiltakene og vibrasjonsdamping-mekanismen, noe som gjør at spindelboksen har funksjonene til lav støy og høy overføringsnøyaktighet, og støyen til maskinverktøyet overstiger ikke verdien som er fastsatt av den nasjonale standarden. Støyen fra maskinen overskrider ikke verdien som er fastsatt av den nasjonale standarden. Maskinen har en elektrisk overbelastningsbeskyttelsesenhet, en mekanisk overbelastningsbeskyttelsesenhet og en nødstoppenhet for å kontrollere spindelrotasjonen. Den automatiske hastighetsendringsmaskintypen er utstyrt med en ekstern automatisk hastighetsendringskontrollboks.
3. Fôringsbevegelse
Tverrgående (x-aksen) og langsgående (z-aksen) fôringsbevegelser er drevet av servomotorer for å realisere de raske travers- og fôringsbevegelsene med presisjonskuleskruer.
Lysbildeveiledningen er festet med et mykt belte med skiftende plast, noe som godt kan garantere posisjonsnøyaktigheten og repeterbarheten til maskinverktøyet.
4. Tailestock.
Utformingen av maskinens tailstokk gir full vurdering av stivhet, belastningskapasitet og brukervennlighet. Stramme -metoden er manuell.
6. Chuck
Maskinen er utstyrt med en 8-tommers tre-kjeve chuck (valgfri hydraulikk).
7. Sentralisert smøring
Vedtak av japansk teknologi Sentralisert smøresystem for å realisere smøring av hver føringsskinne, kuleskrue og lager. Smøringspumpen har funksjonene til arbeidsstatusdisplay og hydraulisk overvåking. Og kan justeres når som helst oljeinjeksjonssyklus.
3 、 Numerisk kontrollverktøyholder
Vertikal firestasjon CNC-verktøyholder har funksjonene for høy posisjons nøyaktighet, stabilitet og pålitelighet, et bredt spekter av applikasjoner, enkel struktur, enkelt vedlikehold og så videre.
4 、 Arbeidsmiljø for maskinverktøy
Omgivelsestemperatur: 5 ℃ ~ 40 ° ℃ Område og gjennomsnittstemperaturen på 24 timer overstiger ikke 35 ℃.
Relativ fuktighet: 30% ~ 95% og prinsippet om fuktighetsendring er at det ikke skal forårsake kondens.
Høyde: Under 1000m.
Atmosfære: Ingen overdreven støv, syregass, etsende gass og salt.
Unngå direkte sollys på maskinen eller varmestrålingen på maskinen som kan forårsake endringer i omgivelsestemperaturen.
Installasjonsposisjon vekk fra kilder til vibrasjon.
Installasjonsposisjon vekk fra brennbare og eksplosive materialer.
Teknisk parameter
| Punkt | Enhet | CK6140 |
| Maks. Snu diameteren på sengen | mm | 400 |
| Maksimal dreinediameter på verktøyholderen | mm | 210 |
| Maxi mamma arbeidsstykke lengde mellom to sentre | mm | 750 |
| Spindel gjennom hulldiameter | mm | Φ52 |
| Spindelhastighetsområdet | r/min | 100-2000 girbytte/uendelig endring |
| Spindel slutttype | A2-6 | |
| Spindel foran avsmalnende hull | Seks Mohs | |
| Spindelmotorisk kraft | kw | 5.5 |
| Fôrmotorform | Frekvenskonvertering | |
| Numerisk kontrollverktøy hvile | Vertikal verktøyholder for fire-stasjon | |
| Shank størrelse | mm | 20x20 |
| Verktøyholder gjentatt posisjoneringsnøyaktighet | ± 3.2 " | |
| Fôrhastighetsområdet | mm/mir | X: 1 ~ 6000 z: 1-10000 |
| Minimum innstillingsenhet | mm | 0.001 |
| Generelle dimensjoner av maskinen (LXWXH) | mm | 2150x1450x1650 mm |
| Brutto maskinvekt | kg | 1900 |
