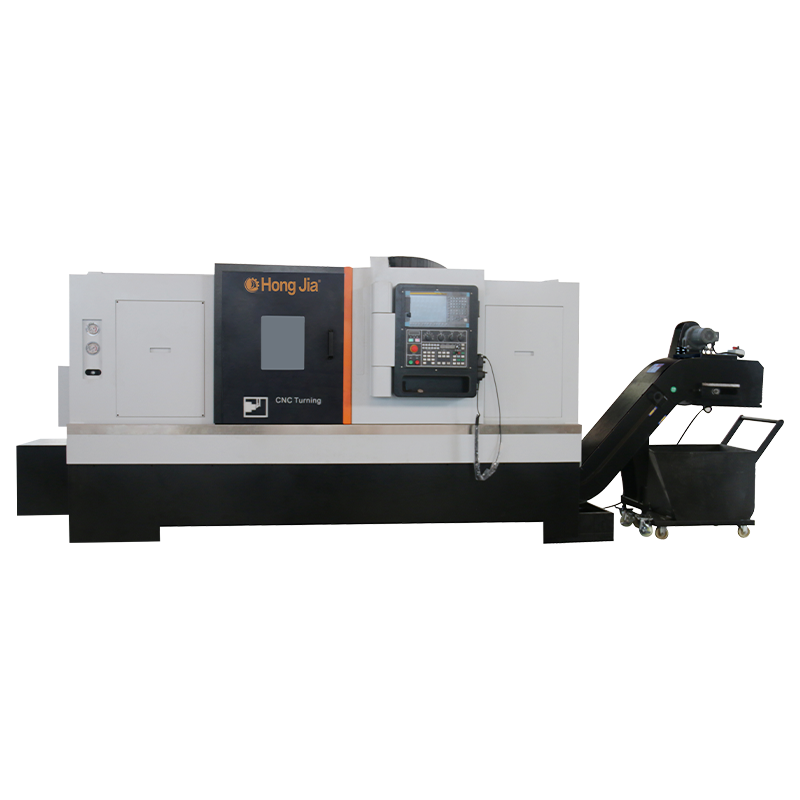

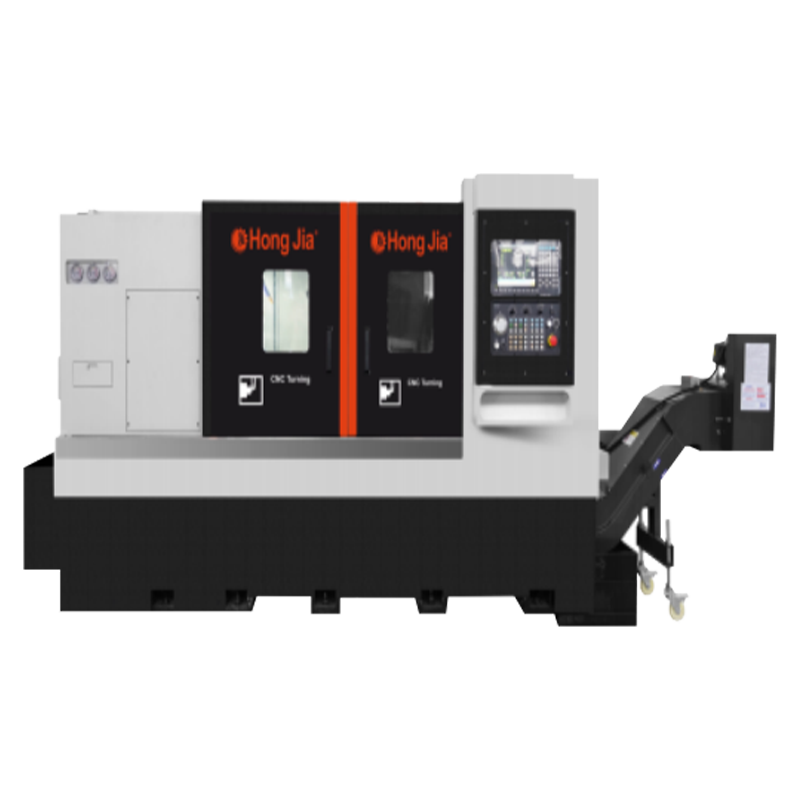

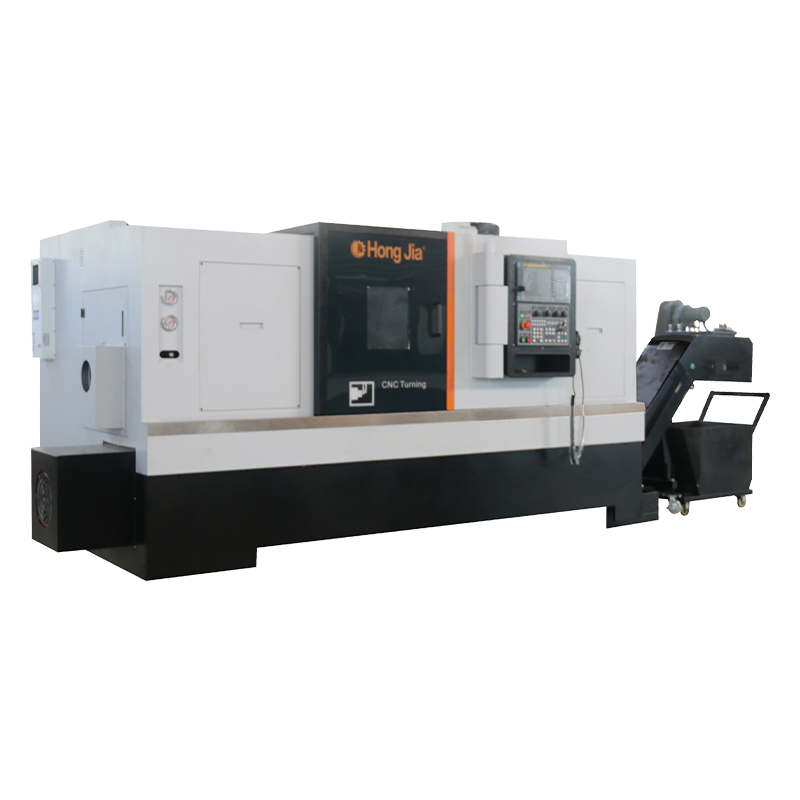

NC-115/1000 CNC dreiebenk

NC-115/1000 CNC dreiebenk er utstyrt med det japanske fanuc0i-TF-kontrollsystemet.
Designet, bygget og testet i full overensstemmelse med ISO NC-115 vendingssentervurdering (statisk nøyaktighet, dimensjonal og skjæreytelse).
Maksimal x-aksetur er 320 mm, maksimal z-aksetur er 1000 mm, og disse tallene er basert på en standard 18,0 '(380 mm) chuck med x-aksen og Z-aksen posisjonsnøyaktighet på 0,008 mm og repeterbarhet på 0,005mm.

Det brede arbeidsområdet i sengen er egnet for å bearbeide arbeidsstykker i forskjellige størrelser: den maksimale roterende diameteren er 730 mm, den maksimale diameteren på maskinerte deler er 550 mm, den maksimale diameteren på maskinerte deler er 550 mm, den maksimale diameteren på maskinerte deler er 550 mm.
NC115-1000 CNC dreiebenk designet og produsert av Hongjia vedtar en integrert 30-graders. Skrå sengestruktur, god stivhet og holdbarhet. All struktur og støpedesign tar i bruk inverse endelig elementanalyse. Hongjias unike designmetodikk sikrer at alle maskinverktøy har mer vitenskapelig og rimelig strukturell stivhet.
Honka NC-115/1000 maskinverktøy har en totalvekt på 6600 kg og er laget av støpejern av høy kvalitet, noe som sikrer den generelle stabiliteten, stivheten og maskineringsevnen til maskinverktøyet.
Spindel
NC-115/1000 er utstyrt med en spindel av chuck-typen, og nesemodellen ANSIA2-11 er utstyrt med en 18,0 '(380 mm) tre-kjeve kraft chuck med et sett med myke kjever som standard.
Maskinspindelmotorens kraft: 22 kW (kontinuerlig), 27,5 kW (15 minutter kontinuerlig).
NC-115/1000-maskinspindelen er utstyrt med en alfakur med en hastighet på 1000 o/min og et nominelt dreiemoment på 285Nm (15 minutter) med en grunnhastighet på 625 o/min.
NC-115/1000-spindelen er beltedrevet.
Spindelen har fem lagre - en rullelager og fire vinkelkontaktlagre. Ett par kantete kontaktlager er montert foran og bak på spindelen for å øke den totale stivheten til spindelen. 2 vinkelkontaktlagre er montert i fronten av spindelen, 15 mm fra rullelagrene, for å øke spindelens utkjøringsnøyaktighet. Lagerboringen foran på spindelen er 170 mm.
Kombinasjonen av rullelager og vinkelkontaktlagre gir systemet utmerket termisk stabilitet og økt radiell og aksial stivhet. Frontenden av spindelen er labyrint forseglet for å forhindre at det ytre miljøet påvirker innsiden av spindelen.

Spindelen til NC-115/1000-serien er utstyrt med en ikke-kontakt magnetisk koder for stiv tapping, 1-graders indeksering og spindelposisjonering.
Den ultra-tynne hydrauliske klemmemekanismen med kjølevæskekretssystemet kan kobles til en tre-kjeve kraft chuck eller collet adapter for å klemme arbeidsstykker. Maskinen har et lite fotavtrykk på grunn av bruken av slimline roterende sylindere.
En hydraulisk roterende sylindertrykkmåler er festet på venstre side av fronten av maskinen for å observere den nåværende kraften på chuck eller collet.
Det hydrauliske trykket til den roterende sylinderen er justerbar fra 74psi (5 kg/cm2) til 592psi (40 kg). Spindelklemmetrykk kan enkelt justeres gjennom venstre servicedør. En sikkerhetsinnlåsebryter er montert på tilgangsdøren.
Spindelklemstrykket kan justeres fra 500 kg til 4000 kg. Den maksimale spindelreisen til spindelstangstangen er 15 mm. NC-115/1500 spindelbindestang har en gjennomstrømningskapasitet på 120 mm.
Servotårnet
NC-115/1000 er utstyrt med en standard 12-posisjons toveis servo-tårn. Den kan utstyres med 25*25 mm venstre og høyre firkantede skaftverktøy og 50 mm runde skaftverktøy, 12 stasjoner.
Tårnet er drevet av børsteløse servomotorer og er nøyaktig og pålitelig låst av en tredelt endet girskive. Tårnets tilstøtende verktøy for endringstid er bare 0,18 sekunder.
Tårnens lengste verktøyposisjon indekseres på 1,0 sekunder. Tårnets repeterbarhet er 2,5 bue sekunder.

Veileder og skruer
NC-115/1000-sengen bruker to japanske #55/ #55 Precision Linear Ball Guide Rails på x-aksen og Z-aksen, med to lysbilder for hver skinne, som har veldig god stivhet og slitasje motstand.
Sammenlignet med en konvensjonell glideguide, har en lineær rulleguide lavere friksjonsmotstand, ingen varmeproduksjon og mindre termisk ekspansjon. I tillegg har Rolling Guideway høyere posisjonsnøyaktighet, raskere fôrhastigheter, kortere ikke-kuttende tider, reduserte syklustider, mindre slitasje, lengre maskinliv og lengre maskineringsstabilitet.
Raske travershastigheter på opptil 20m/min er tilgjengelige for X- og Z-aksene.
NC-115/1000-serien er utstyrt med Yintai C-3-klassetrekkskruer i X-aksen og C-3-grad presisjonskruene i Z-aksen, noe som minimerer termisk ekspansjon og forbedrer stivhet, stabilitet og nøyaktighet.
Ballskruen med x-aksen har en diameter på 40 mm og en tannavstand på 5mm. Z-Axis BallsCrew har en diameter på 50 mm og en tannavstand på 10mm. Det maksimale drivkraften til x-aksen og z-aksen er 1080N.M.
Smøresystem

NC-115/1000 er utstyrt med et automatisk sentralisert smøresystem som standard, noe som tillater enkel oljesmøring av alle bevegelige deler av maskinen og reduserer driftsstans. Bruken av oljesmøring sikrer pålitelig smøring av alle bevegelige deler av maskinen, reduserer smørekostnader og er miljøvennlig.
Kjølesystem
NC-115/1000 er ergonomisk designet med tykt metall og kjølevannstanker, noe som gir full resirkulering av flis og kjølevann, og holder arbeidsmiljøet rent.
Maskinens metall beskytter alle viktige bevegelige deler av maskinen.
Maskinen er utstyrt med en intern skyvedør med et stort vindu med glass. Hoveddøren er sikkerhetsinnlåst. Vann- eller oljebasert kjølevæske kan brukes.
Kjølevæskedyser i headstock-enden og over-turret kjøling er standard. Kjølevæskestrømningshastighet 12 liter/minutt. Kjølevæsketankkapasitet 125 liter, kjølevæsketrykk 18 bar.
CHIP -transportør som standard
Den avtakbare brikketransportøren er utstyrt med store vinkelhjul og kan enkelt trekkes ut for rengjøring.

Kontrollsystem
Alle modeller av NC-115/1000 er utstyrt med et forhåndsinnstilt grenset grensesnitt. RS-232-C-grensesnittet er standard.
NC-115/1000-maskinens driftspanel er enkel å betjene, med godt arrangerte knapper og lettfattelig merking. Tastaturet er laget av polyesterfilm og er svært pålitelig og motstandsdyktig mot skade.
Elektriske krav
Maskindimensjoner: L 3980mm, W 2150mm, H 1920mm (med brikketransportør som standard). Omtrentlig maskinoverføringsvekt: 8000 kg.
NC-115/1000-maskinen, når den er utstyrt med FANUC 0I-TF/PULS-kontrollsystemet, vil bli levert med en full belastning 80 amp (FLA), (30 kVA) 220 volt, 3-fase, 50Hz. Alle andre spenninger vil kreve en ekstra transformator.

Annen

Rigid tapping er en standardfunksjon på NC-115/1000 og gir mulighet for presis synkronisert bevegelse av spindelen og z-aksen, noe som sikrer nøyaktighet og tappingshastighet. Tapping krever en flytende tappingsverktøyholder.
X-aksen og z-aksen er utstyrt med Fanauc/1,8kW servomotorer, som er direkte koblet til skruene (stive koblinger) uten tilbakeslagstap i posisjonering. Fleksible koblinger ved leddene eliminerer monteringsfeil på grunn av parallell eller vinkelorientering.
NC-115/1000 er utstyrt med et lyst LED-illuminert arbeidslys, noe som letter operatørens syn på maskinens arbeidsområde. NC-115 // 1000 er utstyrt med en indikator med tre farger for å vise maskinens driftsstatus.
Trykkmålere montert på fronten av maskinen gir enkel tilgang til det hydrauliske systemets hovedtrykk, spindelklemmetrykk og den valgfrie hydrauliske halestock. Tilgang til det indre av maskinen kan oppnås gjennom en avtakbar sidedør for å justere trykket til den hydrauliske klemmenheten og den valgfrie hydrauliske halestokken.
Et komplett sett med dokumentasjon for maskin / CNC -systemet.
Gratis 2,0 dagers oppdragsopplæring for programmerere og operatører av Honka Technicians. NC-115/1000-maskinen leveres med en verktøykasse inkludert skannere og verktøy.
